ATCNano

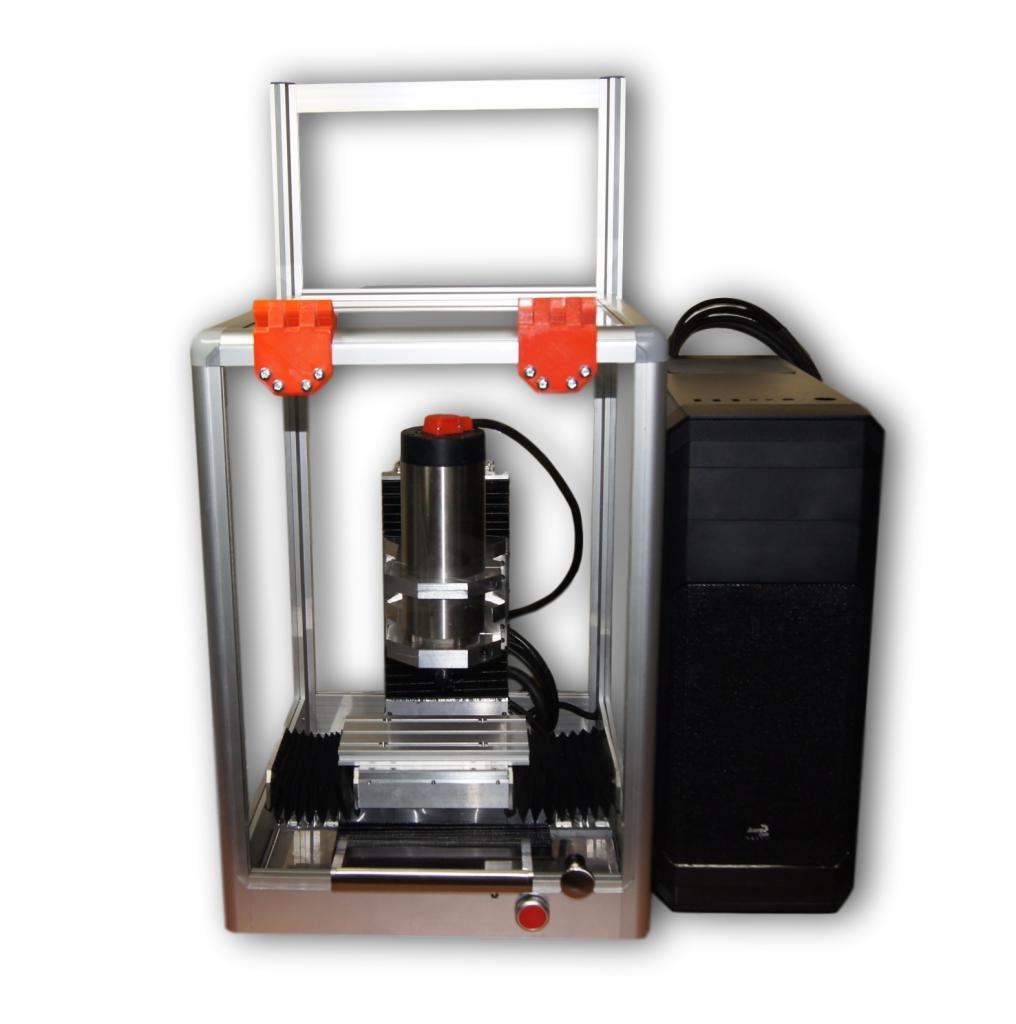

3-х координатный фрезерно-гравировальный станок консольного типа с числовым программным управлением ATCNano
Применение: раскройка материала, гравировка, 2D, 2.5D, 3D фрезерная обработка материалов.
Виды обрабатываемых материалов: пластики, МДФ, каленый алюминий, латунь, бронза и т.д.
- Малые габариты, вес
а) За счет применения высокопрочных алюминиевых сплавов стало возможным создание компактного и жесткого станка с рабочим полем 150х120х80мм и весом не более 50кг
б) Опционально фрезерный центр оснащается защитным кожухом с габаритами 345х425х500мм и с кнопкой аварийной остановки. Не требует дополнительной аппаратуры для функционирования.
- Прецизионная механика
а) В основу концепции мобильного ЧПУ станка легло такое понятие, как высокопроизводительность: установка шарико-винтовых передач и прецизионных компонент линейных перемещений от ведущих производителей в области оснащения механических комплектующих – Hiwin, Giden Electronics, TBImotoin.
б) ШВП монтируются на прецизионных радиально-упорных подшипниках, передача момента осуществляется посредством жестких муфт, компенсирующих несоосность и передающих момент до 4 Н*М.
- Современная система управления и программное обеспечение
а) Используя последние разработки в области программного обеспечения и управления ЧПУ-техникой, достигается стабильность системы при непрерывной эксплуатации. В совокупности с интуитивно понятным интерфейсом, центр дает конкурентноспособное преимущество в высокопроизводительной обработке, по сравнению с устаревшими комплексами управления и тяжелыми станками для силовой обработки.
б) Передача пакетов данных к блоку управления осуществляется с помощью Ethernet-кабеля на независимый от ПК контроллер, что исключает перегрузку системы при выполнении сложных операций по обработке.
- Бесконтактные концевые датчики высокого разрешения
Индуктивные датчики высокого разрешения установлены для калибровки станка перед работой и ограничивают безопасную рабочую зону. Разрешение датчиков – 0.005мм
- Защита от продуктов обработки по всем осям
а) Гофрозащита препятствует проникновению стружки и пыли во внутренние части узлов и двигателей
б) Гофрозащиту возможно мыть и продувать сжатым воздухом без повреждения материала
- Мощный шпиндель с воздушным охлаждением
а) Высокооборотистый шпиндель 24000 оборотов в мин под цанги ER11 мощностью 1.5кВт с программно регулируемыми оборотами предназначен для обработки таких материалов как: дерево, пластики, мягкие металлы
б) Опционально, по требованию заказчика, возможна установка других приводов, в том числе с жидкостным охлаждением, с автосменой инструмента, ременных
- Удобство работы
а) Подвижный стол оснащен крепежными элементами для установки Т-стола для раскроя или закрепления прижимами, также возможен монтаж прецизионных тисков с раскрытием губок 50-70мм
Габаритные размеры | 340х420х500 |
Масса станка без блока управления | 45кг |
Суммарно потребляемая мощность | 2кВт |
Материал изготовления | Алюминиевый сплав Д16Т, в95Ат1 |
Рабочее поле [Х Y Z] | 150х120х80мм |
Программное разрешение | 0.0001мм |
Максимальная скорость перемещения | до 1800мм в мин |
Защита механических компонент от отходов производства | есть по всем осям |
Приводы по осям | шаговые двигатели PL57H48 |
Механические компоненты перемещений по осям | ШВП Hiwin D12H4 |
Направляющие | Hiwin mgn12HC0 |
Шпиндель | 1500вт, 24 000 оборотов в мин |
Инвертор | Intek 152A20 |
Управление скоростью вращения шпинделя | программное, через ПО или G-код |
Программное управление станком | PureMotion, лицензия |
Кабели управления | экранированные, с влагозащитными быстросъемными коннекторами |
Соединение с ПК | Ethernet |
